三菱变频器在使用过程中难免会出现一些故障需要维修,特别是在天气炎热的时候,三菱变频器驱动板,电路主板,模块损坏等故障维修哪家好呢?在维修三菱变频器时,出现不同故障会有相应的代码,所维修的难度与价格都不相同。

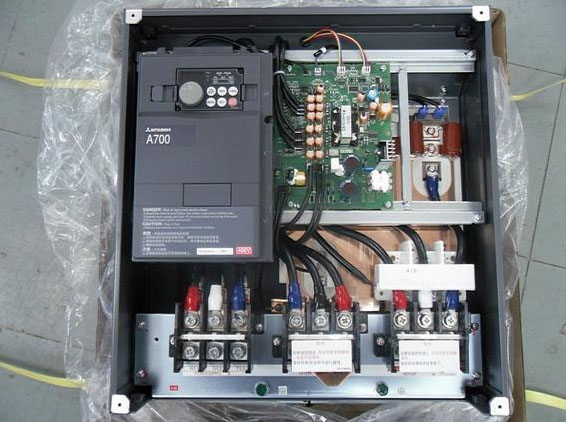

如下图所示为三菱变频器维修现场展示
三菱变频器维修故障的四种类型
1、操作或设定导致的错误信息
这一类型是由于操作错误或设定错误,从而三菱变频器会显示相关故障信息,这种情况下变频器并不切断输出。
2、三菱变频器维修故障报警代码
操作面板显示有关故障信息时,虽然变频器并未切断输出,但如果不采取处理措施的话,便可能会引发重的故障。
3、一般轻微故障
变频器并不切断输出,用参数设定可以输出轻微故障信号。
4、重故障
一般故障较严重的情况下,三菱变频器的保护功能会动作,这时会切断变频器输出,并输出异常信号与故障代码。
三菱变频器哪些故障需要及时维修
1、整流模块损坏
通常是由于电网电压或内部短路引起。在排除内部短路情况下,更换整流桥。在现场处理故障时,应重点检查用户电网情况,如电网电压,有无电焊机等对电网有污染的设备等。
2、逆变模块损坏
通常是由于电机或电缆损坏及驱动电路故障引起。在修复驱动电路之后,测驱动波形良好状态下,更换模块。在现场服务中更换驱动板之后,须注意检查马达及连接电缆。在确定无任何故障下,才能运行变频器。
3、上电无显示
通常是由于开关电源损坏或软充电电路损坏使直流电路无直流电引起,如启动电阻损坏,操作面板损坏同样会产生这种状况。
4、显示过电压或欠电压
通常由于输入缺相,电路老化及电路板受潮引起。解决方法是找出其电压检测电路及检测点,更换损坏的器件。
5、显示过电流或接地短路
通常是由于电流检测电路损坏。如霍尔元件、运放电路等。
6、电源与驱动板启动显示过电流
通常是由于驱动电路或逆变模块损坏引起。
7、空载输出电压正常,带载后显示过载或过电流
通常是由于参数设置不当或驱动电路老化,模块损坏引起。
凌坤专注于三菱工控维修,公司20多年来专业从事维修三菱变频器等工控设备,如果变频器出现异常情况,还是需要及时修理的,特别是在天气炎热的时候,出现故障的机率会大大增加。在使用三菱变频器过程中出现故障时,会在面板上显示故障代码,我们可以根据故障代码来判断故障原因,并采取相应维修措施。
三菱变频器故障通常有哪些
1、OL失速防止(过电流);
2、oL失速防止 (过电压)
3、RB再生制动预报警
4、TH电子过热保护预报警
5、PSPU停止
6、MT维护信号输出
7、SL速度限位显示
除了上面所说的三菱变频器维修故障,还有一些需要维修变频器的重故障,比如三菱变频器显示故障代码:E.OC1、E.OC2、E.OC3、E.OV1、E.OV2、E.OV3、E.THT、E.12、E.THM、E.FIN、E.IPF、E.UVT、E.ILF、E.OLT、E.GF、E.LF
E、OHT、E.PTC、E.OPT、OP3、E.PE、E.PUE、E.RET、E.PE2、E.CPU、E.CTE、E.P24、E.CDO、E.IOH、E.SER、E.AIE、E.OS、E.OSD、E.ECT、E.EP、E.15、E. BE、E.11、E.13等。
三菱变频器维修需要经过测试
1、静态测试:测试整流电路与逆变电路,这是通过测试找出电路已出现异常;
2、动态测试:进行该项测试,需要在静态测试结果正常以后,才可进行动态测试,也就是我们常说的上电试机。
