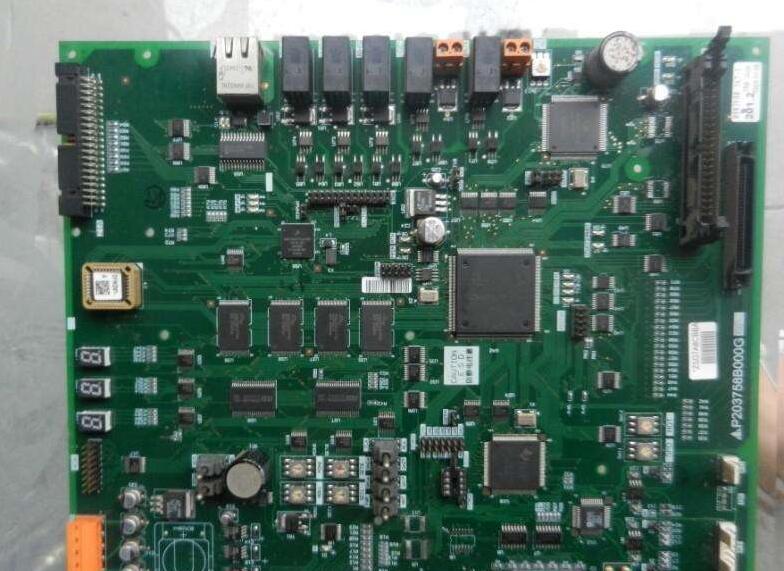

三菱印刷电路板维修热推印刷电路板形成的集成电路板的一个重要部分。使用PCB组装印刷电路板的主要好处是您无需为每个板上安装的组件布线。PCB具有集成的导印刷电路板径,通常是位于基座上的铜带,可在各种电阻器,电容器,二极管和晶体管之间传导电流。因此,PCB特别适合自组装套件,例如吉他效果踏板。如果您在组装过程中遇到麻烦,请对您的工作进行故障排除。

      三菱印刷电路板故障排除维修流程:
      1.将万用表设置为“电阻”。

      2.将仪表导线放置在板上的第一和第二组件之间。第一组件通常是最接近电源线连接到板上的组件。

      3.注意读数。如果该部分合格,则读数将在广告值的5%公差范围内。PCB组件通常在侧面印有该值。例如,电阻器的值以欧姆为单位印在侧面。如果读数超出此公差范围,则拆下该零件并更换为相同的零件。如果读数为零,则该部件很可能短路。

      4.以相同方式测试其余组件。请注意,如果一个组件短路,则链中的下一个组件也很可能也会给出零读数。

      5.断开电源。如果三菱印刷电路板是电池供电的,请取出电池并保持电池扣线完好无损。如果是主电源,请熔化将电源线连接到板上的焊点。

      6.从三菱印刷电路板盒的底部拧下完全装好的印刷电路板。通常用印刷电路板螺钉将印刷电路板固定在适当的位置,这需要一把小的十字螺丝刀。

      7.将印刷电路板正面朝下放置,使导电条裸露。为避免损坏安装在板上的组件,请在两本书籍的边缘上使PCB保持平衡,以将零件从工作台上抬起。

      8.使用放大镜检查导三菱印刷电路板径。寻找导印刷电路板径中的裂纹。在某些印刷电路板中,可在组装前用剃刀将PCB导体条切开。这是为了隔离印刷电路板的各个部分。如果是这种情况,并且您在无意中将板组件安装在插排中的两个中断之间,则印刷电路板将无法工作。如果在导印刷电路板径中发现裂纹,请从印刷电路板上卸下所有零件,然后使用其他印刷电路板。

      9.检查将连接器引线连接到导电通道的焊点。如果未正确将其正确焊接,则可能会使三菱印刷电路板短路。卸下不良组件

      10.打开电烙铁。

      11.将烙铁的热尖端压在焊点上,将组件的连接器引线熔接到导印刷电路板径上。等待关节冷却。

      12.用镊子拉直导线。

      13.翻转板,然后将组件滑出板架。通过使用全新组件替换特定组件,您可以准确地确定组装问题是由不良零件还是不良PCB引起的。
