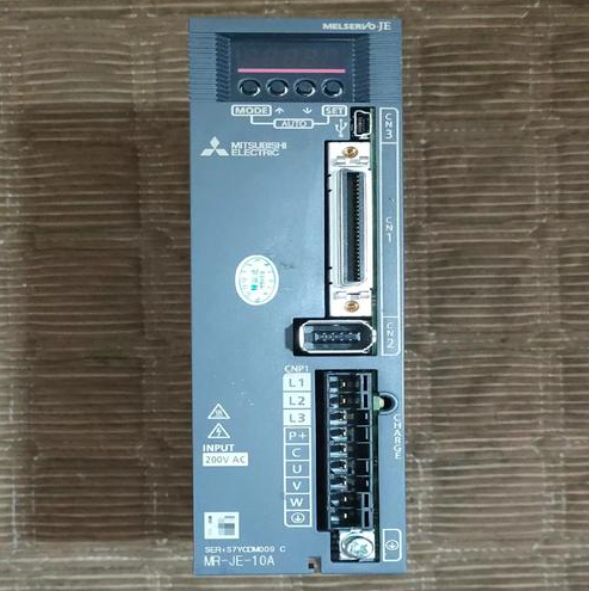

三菱伺服驱动器上电跳闸故障维修现场搞定：三菱伺服驱动器上电瞬间跳闸是现场高发电气故障，开机即触发空开或伺服内部保护跳闸，设备无法正常上电运行，直接造成产线停机。该故障突发强、隐患较大，主要涵盖线路短路、模块击穿、负载漏电及电源异常等多重因素，普通排查难以快速定位。依托扎实的现场维修经验，可快速区分过载、短路及硬件损坏类型，精准锁定故障点位，现场高效搞定维修，快速恢复三菱伺服驱动器安全稳定运行。

三菱伺服驱动器上电跳闸故障常见原因

1.主回路线路短路漏电。三菱伺服驱动器动力线缆老化破皮、绝缘层破损、接线端子搭接异常，或是线路受潮积尘，会造成上电瞬间相间短路、对地漏电，触发空气开关跳闸，是现场最常见的故障诱因。

2.驱动器功率模块击穿。伺服长期承受电网浪涌、频繁启停冲击，内部IGBT、整流桥等功率元件易击穿烧毁，导致主回路直通短路，上电瞬间形成超大电流，直接触发三菱伺服驱动器过载保护跳闸停机。

3.伺服电机负载异常。电机绕组绝缘老化、线圈短路、轴承卡死堵转，会导致上电负载电流骤增，超出三菱伺服驱动器额定承载范围，触发过流保护并引发跳闸，设备无法正常启动。

4.电源回路参数异常。进线电压不稳、缺相，或内部滤波电容击穿、漏电，会造成上电瞬间电流冲击过大，破坏电源回路平衡，激活伺服硬件保护机制，三菱伺服驱动器出现间歇性或永久性上电跳闸故障。

三菱伺服驱动器上电跳闸故障维修方法

1.全面排查整改线路绝缘。细致检测伺服动力线缆、接线端子，更换破皮、老化、绝缘失效的线缆，清理三菱伺服驱动器端子积尘与受潮部位，重新规范接线紧固。杜绝线路短路、漏电隐患，解决外部回路引发的上电跳闸问题。

2.检测更换损坏功率模块。使用专业仪器测量三菱伺服驱动器IGBT、整流桥等功率元件，对击穿、烧毁、性能损坏的模块及时更换，修复主回路电路，消除短路大电流问题，恢复驱动器正常通电工况。

3.检修伺服电机负载工况。检测电机绕组绝缘阻值与线圈状态，维修或更换短路老化电机，处理轴承卡顿、机械卡死故障，消除负载堵转、过流问题，避免三菱伺服驱动器上电瞬间过载触发保护跳闸。

4.检修优化电源供电回路。检测车间进线电压，解决缺相、电压波动问题，更换三菱伺服驱动器击穿、漏电的滤波电容，修复电源回路故障，稳定上电电流，规避电源异常导致的间歇性跳闸故障。
