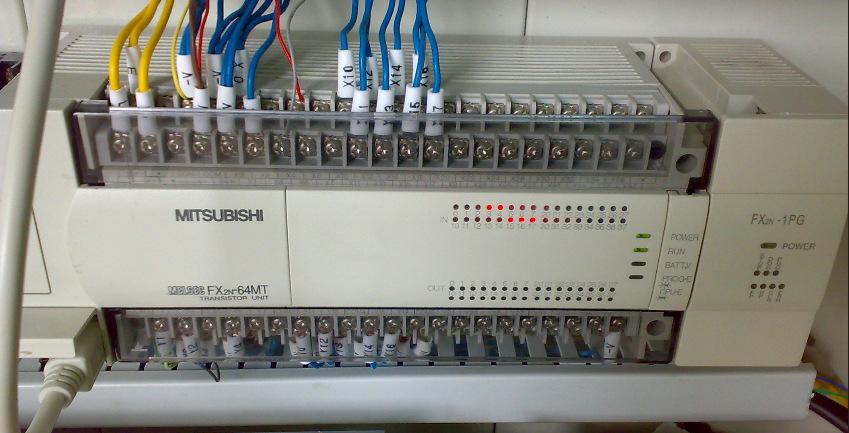

三菱PLC模拟量I / O潜在问题对于功能更强大的PLC,可以用二进制,八进制,十进制或十六进制算术完成。但是,在成本较低的三菱PLC中,PLC可能会限制其能够处理的数字系统,因此设计人员可能不得不在十进制以外的数字系统中工作。发生这种情况时,PLC的数字系统和十进制之间的简单转换将使设计人员可以验证输入值和程序输出值。

      三菱PLC I /O示例问题:

      将3.500伏的电压施加到PLC的8位5伏单极模拟输入。使用监视软件,PLC模拟输入寄存器显示值为2638。模拟输入是否正常工作?

      三菱PLC I /O 问题维修解决方案:

      首先,将263 8转换为十进制。这将是2 x 8 2 + 6 x 8 1 + 3 x 8 0 =179。对于8位5伏单极转换器179对应于179 x 5/28 = 3.496伏。由于分辨率为5/2 8 = 0.0195伏,因此结果在1/2位之内,因此是正确的。安装模拟输入系统后,有时会出现问题。通常,这些问题发生在模拟输入中,分为三类:恒定偏移误差,百分比偏移误差或不稳定的读数。

      恒定偏移误差

      常数偏移误差是一种误差,您会发现正确的值始终与测量值相差一个(加或减)常数。它还伴有零误差(其中零伏未测量为零)。尽管有很多潜在的原因,但***常见的是模拟输入与其他设备共享接地电路。另一个设备正在通过地面汲取大量电流,从而在接地导体上出现电压降。由于模拟输入也使用接地,因此压降显示为附加的模拟输入。通过确保所有模拟输入均为2线输入并且两条线一直延伸到信号源,可以避免此问题。另外,该对的负极(-)线仅应在一个点接地(称为单点接地)。这里要小心,因为许多模拟传感器的负极(-)输出线都在传感器内部接地。这意味着,如果将模拟输入的负极线也接地,则会产生接地回路的电位,并伴随其电压降和模拟输入误差。

      百分比偏移误差

      这种类型的误差也称为增益误差。当可以通过将测量值乘以常数来校正测量值时,这是显而易见的。这可能是由于模拟输入中的增益误差,传感器输出中的增益误差,或者很可能是由于传感器的输出电阻与模拟输入的输入电阻之间的相互作用所引起的负载效应。同样,如果在输入端使用电阻分压器将高电压降低到模拟输入范围内的电压,则两个电阻器的比率误差会产生这种类型的问题。

      三菱PLC I /O 问题维修总结:当电源电压稳定,但测量值通常在正确值附近波动时,会出现这种情况。通常是由外部噪声在到达模拟输入之前进入系统引起的。可能有很多原因。但是,它们通常都是由将信号源连接到模拟输入的导线电磁或静电吸收噪声引起的。在设计具有模拟输入的系统(或对存在此类问题的系统进行故障排除)时,请记住,载流导线周围的电磁场强度与导线所载电流和该电流的频率成正比。如果模拟信号线与承载高交流电或高频信号的线束捆扎在一起或附近,则模拟信号线可能会拾取电噪声。有一些标准的设计实践可以帮助减少或***小化噪声拾取。对于模拟信号接线,请使用双绞屏蔽电缆。双绞线将导致电磁干扰在两条导线中均等出现,并由模拟输入上的差分放大器消除。铜编织屏蔽层将提供一些电磁屏蔽和出色的静电屏蔽。为防止电流在屏蔽层中流通,请仅将屏蔽层的一端接地。布线模拟电缆时,请使用常识。将它们与AC线捆扎在一起或控制布线,或将模拟线布线到大电流导体或高电磁场源(例如电动机或变压器)附近,可能会引起问题。如果所有其他方法均失败,则将模拟线布设在钢制导管内。这种钢具有很高的磁导率,并且即使不是全部,也会绕开内部导线周围的外部磁场,从而将大部分干扰分流,从而屏蔽导线。
