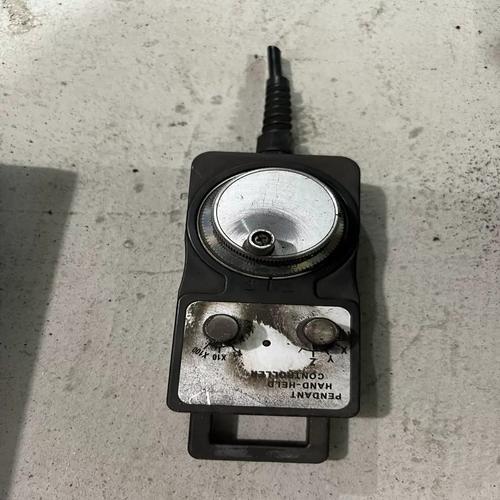

三菱手轮脉冲丢失故障维修测试好：9月22日上午我们收到无锡一老客户送过来的需要维修的三菱手轮，客户说这个三菱手轮现在脉冲丢失，三菱手轮作为操作人员与设备进行交互的重要部件，其精准的脉冲信号传输对于设备的正常运行起着关键作用。然而，在实际使用过程中，三菱手轮脉冲丢失故障时有发生，我们公司提供三菱手轮维修服务，公司有三十多位技术工程师，还配备有专门的维修检测平台。

三菱手轮脉冲丢失故障出现原因

1.电气连接问题：三菱手轮信号线小插头（如X1/X2）插反或插针未完全到位，导致信号传输中断；电缆分线器跳针设置错误，需按“跳两边留中间”原则调整DIP开关；信号线缆出现断线、虚接或阻值异常，需更换备用线或检测线路连续性。

2.硬件故障：三菱手轮盒内线路板元器件损坏，如电容、电阻老化或芯片失效，需更换损坏元件；三菱手轮脉冲发生器（编码器）内部故障，需整体更换；轴承磨损导致旋转卡滞，需润滑或更换轴承。

3.环境干扰：粉尘、油污污染三菱手轮内部，形成导电溶液腐蚀铜质触点，需定期清洁并防护；高湿度环境（如90%RH）可能引发元器件短路，需控制使用环境温湿度。

4.操作设置错误：系统未正确选择三菱手轮模式或轴号，或倍率档位设置不当，需检查PLC信号（如YC47、YC40~4）并重新配置参数。

三菱手轮脉冲丢失故障维修检测步骤

1.检查物理连接：确认三菱手轮信号线的小插头（如X1/X2）是否插反，检查插头连接处插针是否到位，避免接触不良。若使用延长线，需检测其阻值是否过大，必要时更换备用线。

2.验证电缆与分线器：检查三菱手轮信号电缆（如型号6FX2002-4AA21-0xx0）是否存在断线或虚接，重点排查电缆分线器的跳针设置。例如，DIP-FIX开关（S1-S6）应设置为“两边留中间”，确保信号分配正确。

3.排查脉冲发生器：若三菱手轮完全无脉冲输出，可能是脉冲发生器损坏。需拆解三菱手轮盒，使用万用表检测脉冲发生器的输出信号，或直接更换元件验证。

4.系统信号诊断：通过CNC系统或PLC监控手轮相关信号状态，确认轴选择、倍率选择及脉冲计数信号是否正常输入。例如，检查PLC信号YC40-44（轴选择）、YC80-82（倍率选择）是否激活。

5.参数与梯形图核对：对照三菱手轮手册，确认三菱手轮对应的CNC参数（如倍率接收地址、脉冲分频比）设置正确，并检查梯形图中手轮信号的逻辑执行流程。
